Home>Produkte>GFK Gegossene Gitterroste aus glasfaserverstärktem Kunststoff
GFK GITTERROSTE AUS GLASFASERVERSTÄRKTEM KUNSTSTOFF
EIGENSCHAFTEN
MASCHEN
ANWENDUNGEN
DOWNLOAD

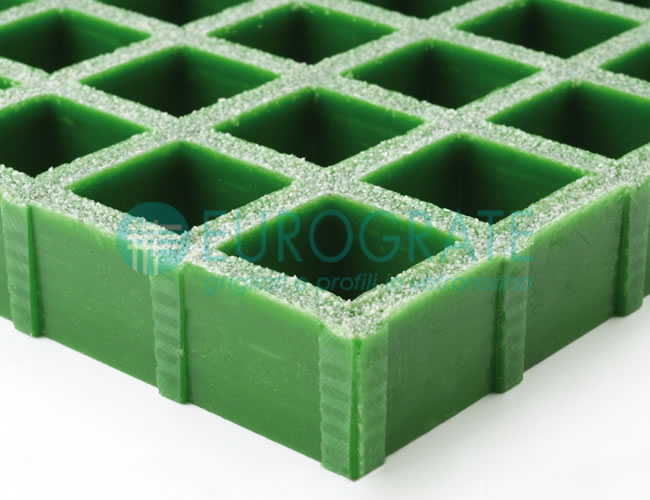

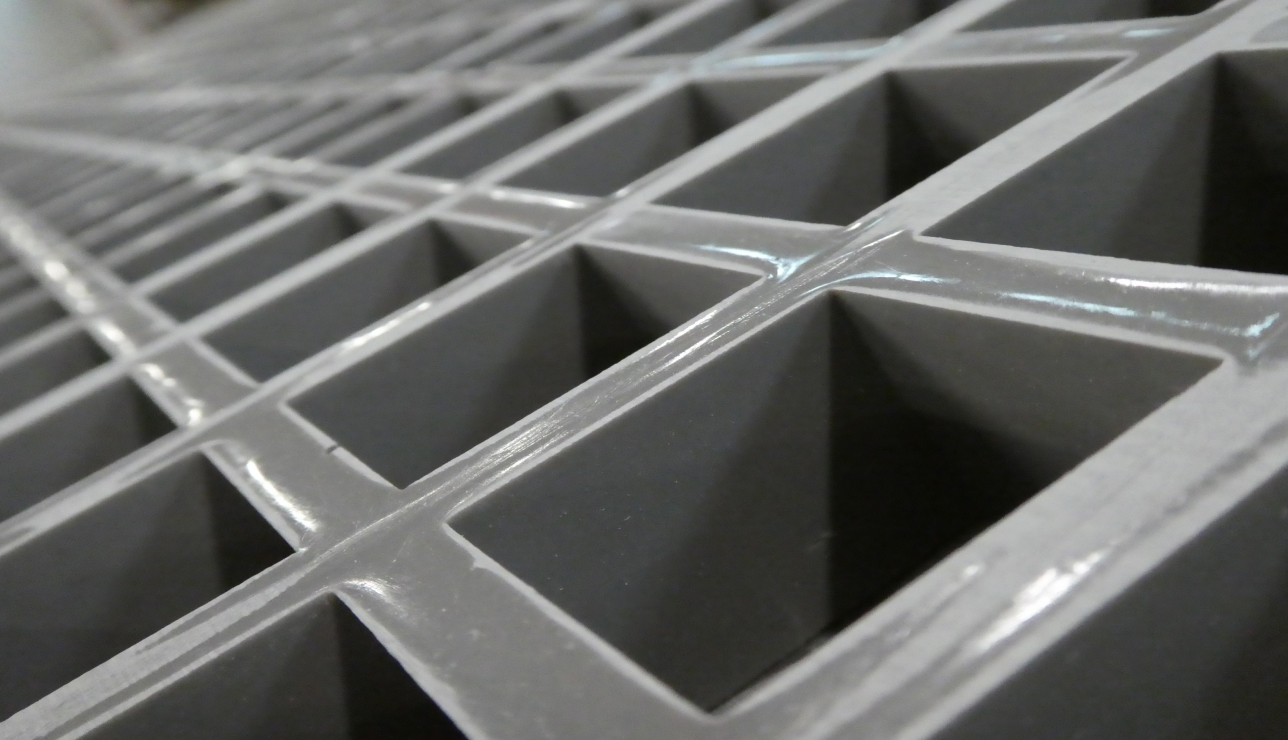

Gegossene Gitterroste von EUROGRATE® aus GFK (glasfaserverstärktem Kunststoff) verfügen dank ihrer besonderen strukturellen Eigenschaften (Herstellungsverfahren Teknotex) sowie den Einsatz von hochwertigen Rohstoffen über beachtliche wirtschaftliche und Sicherheitsvorteile.

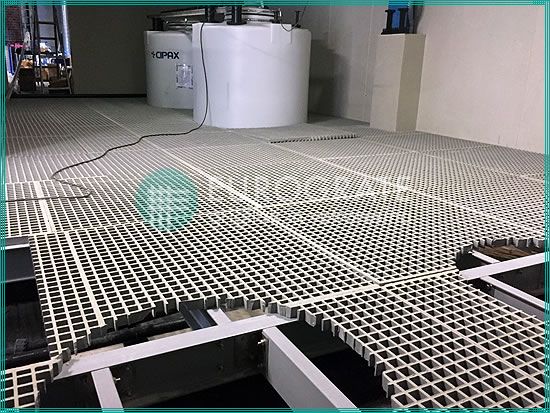

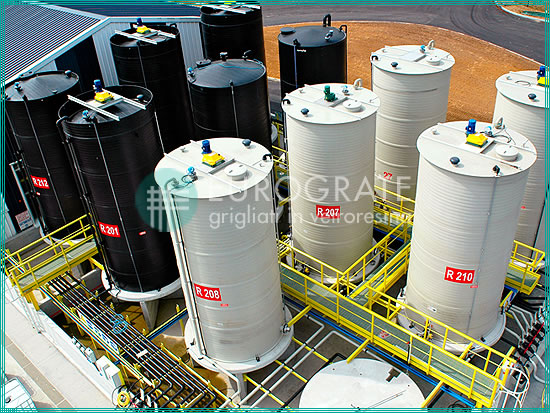

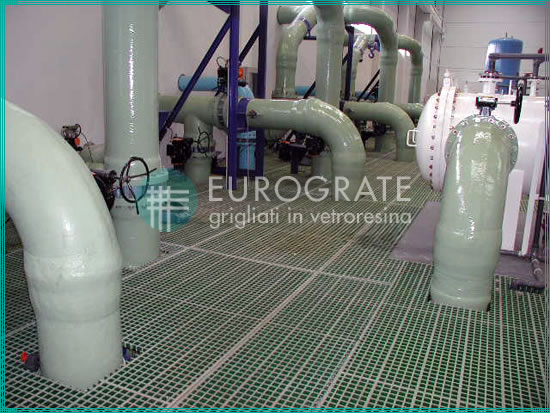

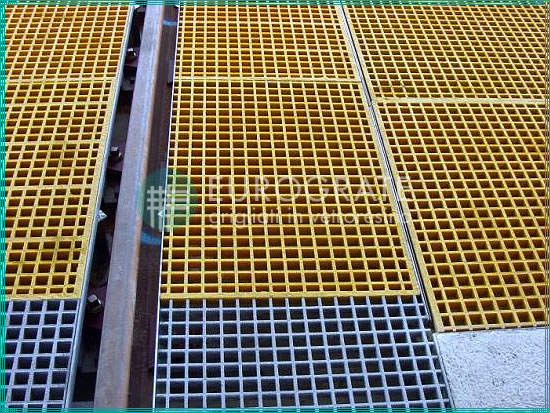

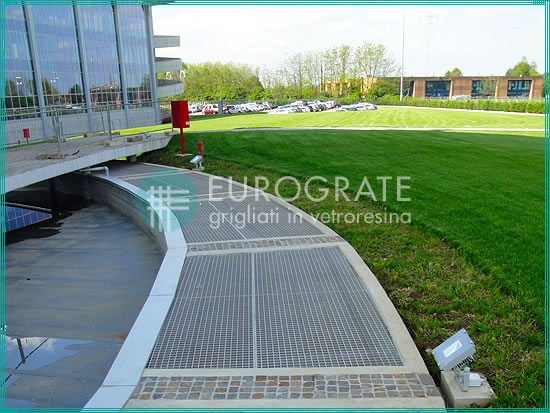

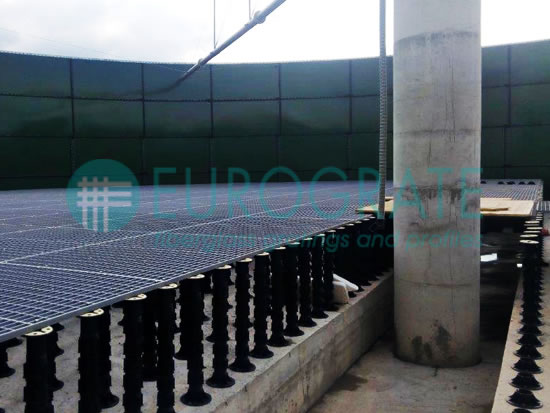

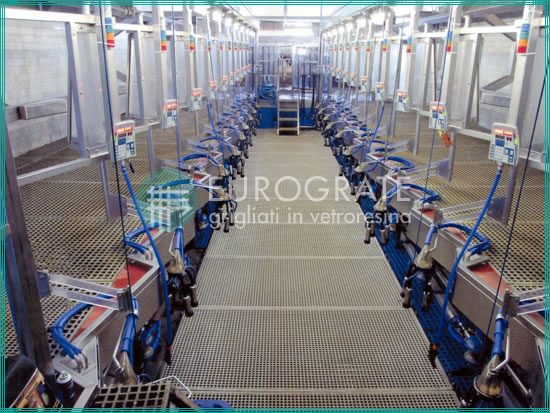

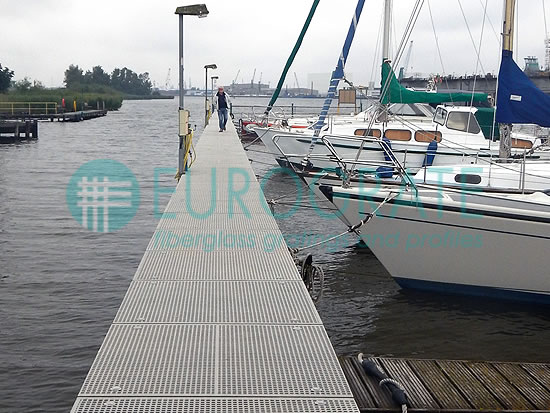

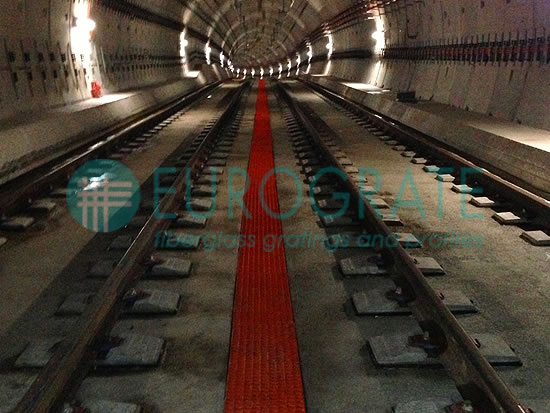

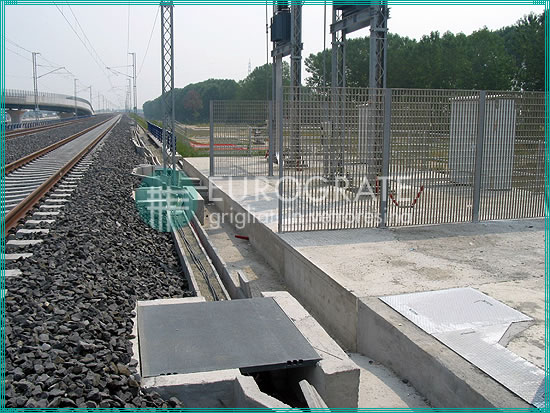

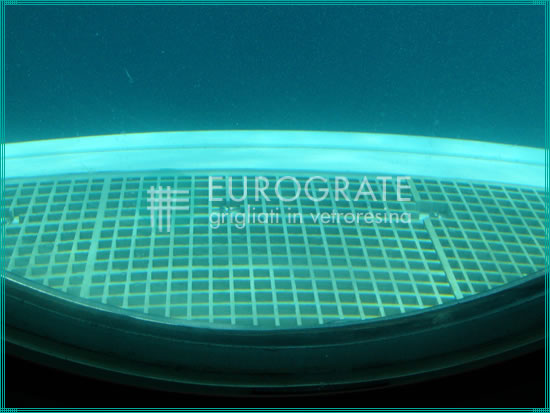

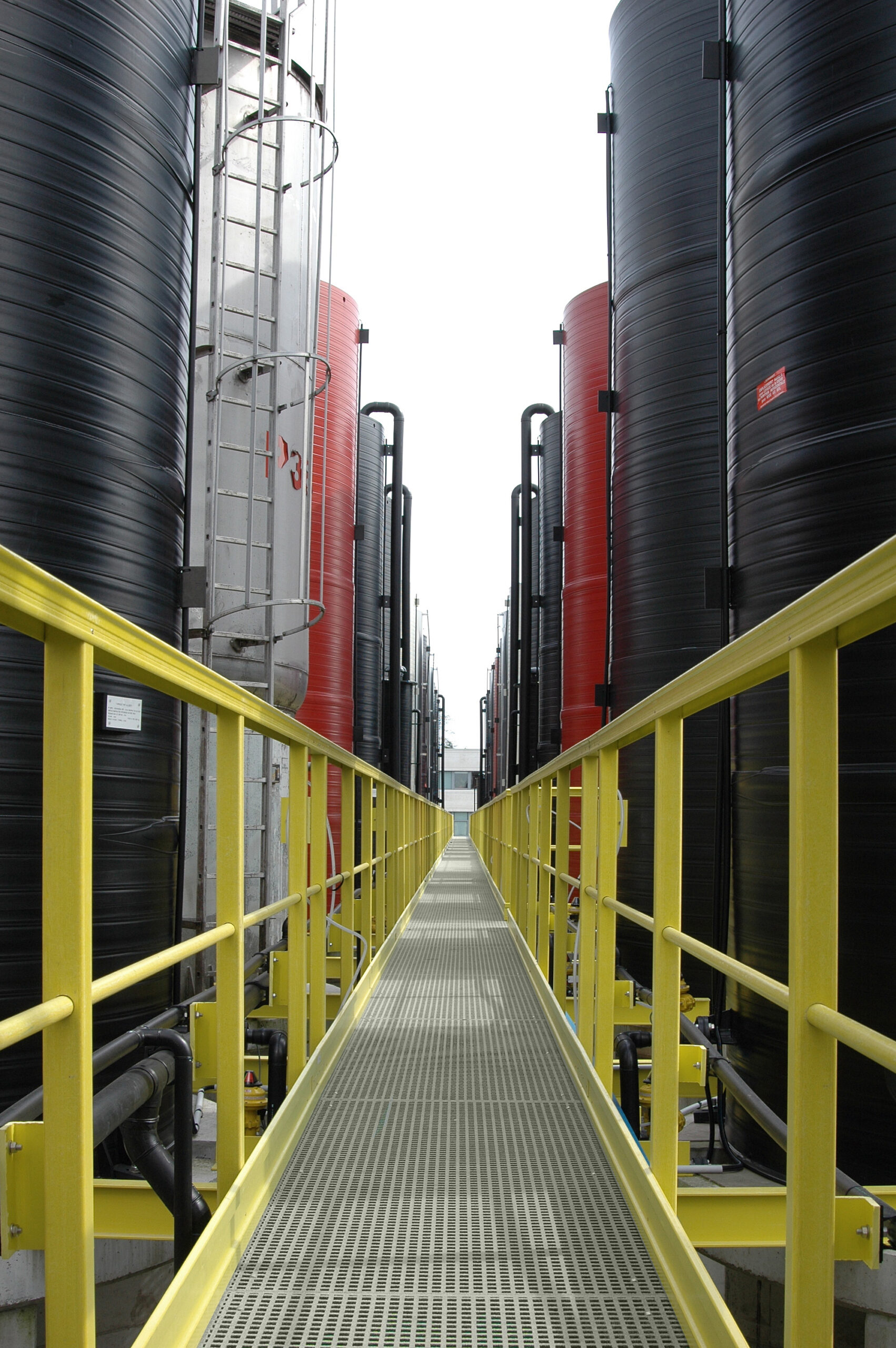

Gegossene Gitterroste werden aus geeigneten Verbundwerkstoffen hergestellt, die in allen Bereichen eingesetzt werden können. Sie finden Verwendung in den unterschiedlichsten Branchen, von der chemischen Industrie über den Wohnungsbau und das Bahnwesen bis zur Wasseraufbereitung.

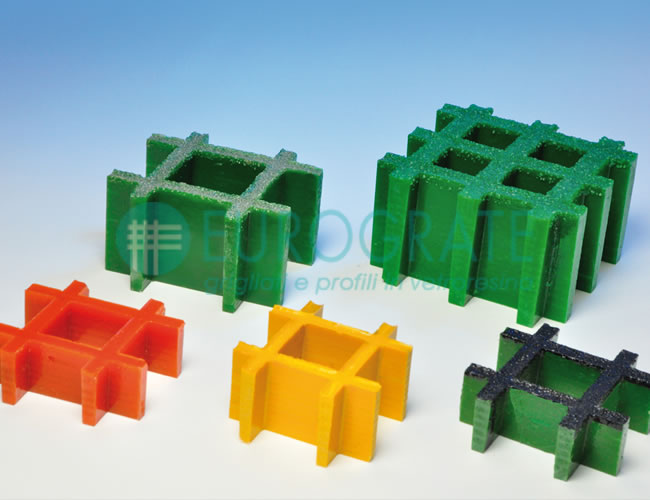

Gegossene Gitterroste aus glasfaserverstärktem Kunststoff von EUROGRATE® sind besonders für Umgebungen geeignet, in denen Korrosion ein Problem ist. Sie sind nach kundenspezifischen Anforderungen aus verschiedenen Harzen, mit unterschiedlichen Maschen und Oberflächenarten erhältlich.

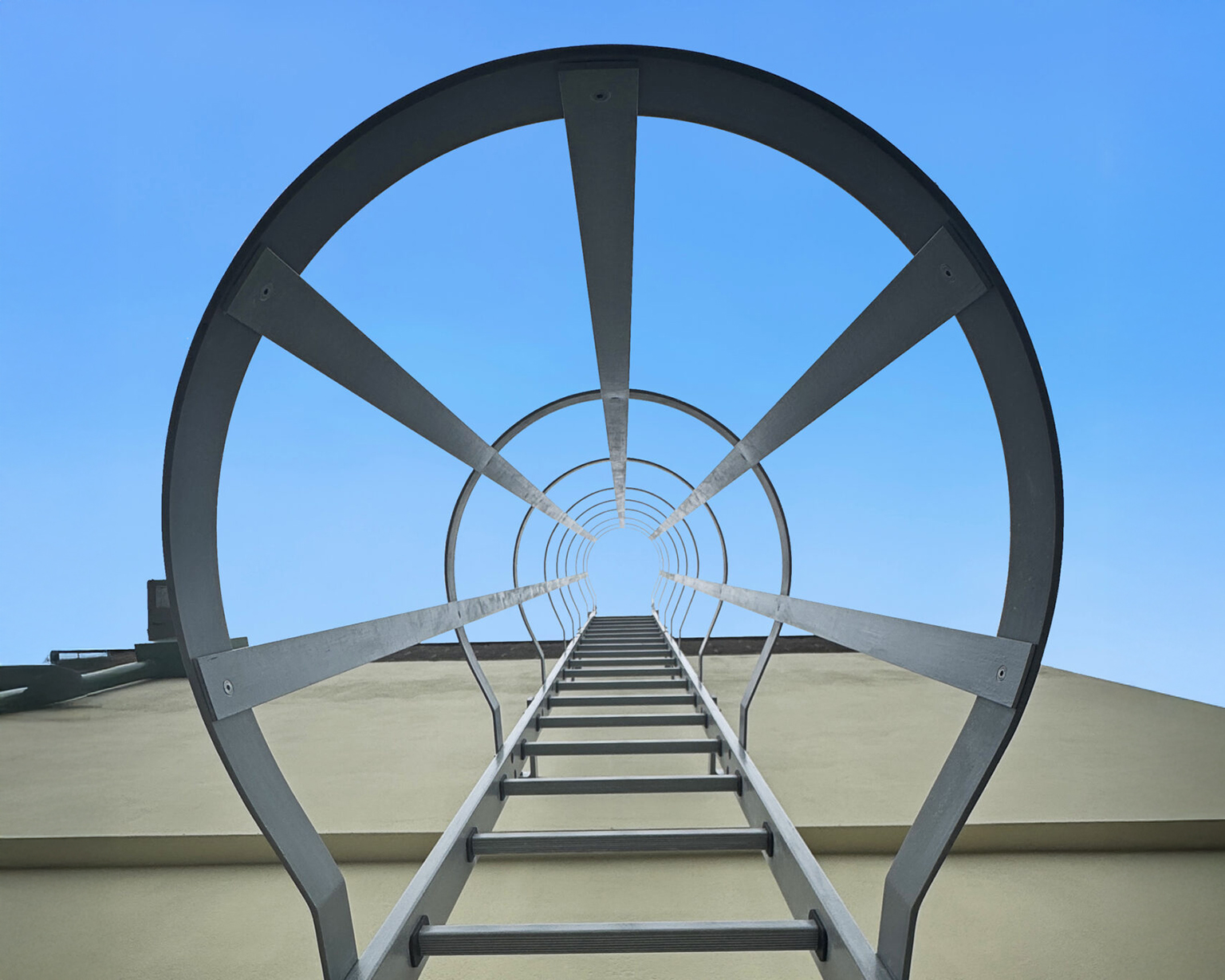

Da wir unseren Kunden ein Komplettangebot bieten, sind auch ergänzende Produkte erhältlich: Stufen und Stufenabdeckungen, Bodenbeläge, Zaunanlagen, Sicherheitsgeländer, Leitern und Strukturprofile. Gegossene Gitterroste und pultrudierte Profile können gleichzeitig verwendet werden, um vollständig aus glasfaserverstärktem Kunststoff (GFK) bestehende Strukturen zu ermöglichen.

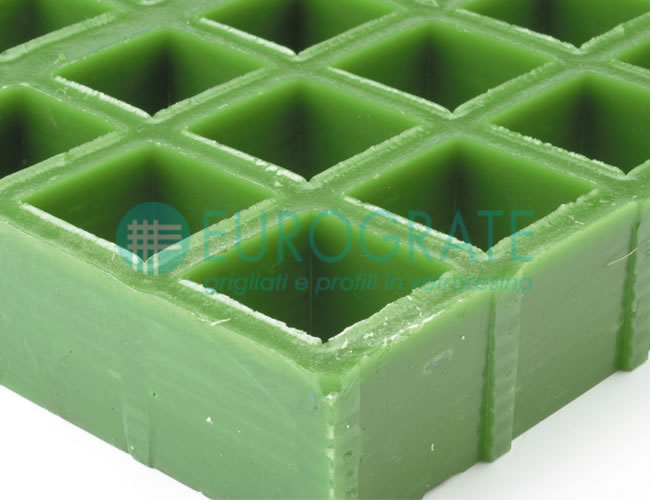

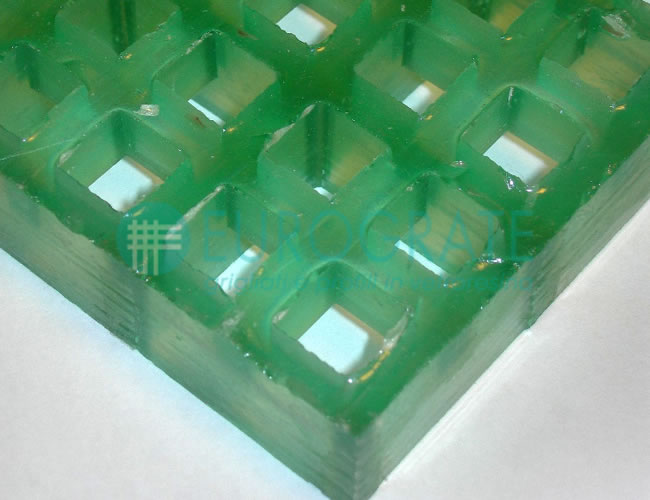

GFK Gegossene Gitterroste aus glasfaserverstärktem Kunststoff von EUROGRATE® sind in Ausführungen aus den wichtigsten Harzen erhältlich: Orthophtalharz, Isophtalharz, Vinylesterharz und Phenolharz, optional feuerbeständig und mit geringen Rauchemissionen (M1-F0, M1-F1, ASTM E 84, BS part.7, ASTM F3059-15 L2, IMO MED, usw.).
Durch die in Verbindung mit Glasfaser verwendeten Harze sind folgende Unterscheidungsmerkmale möglich:
MECHANISCHE BESTÄNDIGKEIT: Mögliche Traglasten von mehreren Tonnen;
KORROSIONSBESTÄNDIGKEIT: Beständigkeit gegen Säuren und aggressive Substanzen;
ELEKTRISCHE UND THERMISCHE ISOLIERUNG: weder magnetisch noch leitfähig; eine Erdung ist nicht erforderlich;
SICHERHEIT: rutschsicher, selbstverlöschend, geeignet für den Kontakt mit Lebensmitteln;
WIRTSCHAFTLICHKEIT: wartungsfrei, langlebig, unveränderlich in Leistung und Aussehen;
LEICHTIGKE: einfaches Schneiden, Transportieren und Montieren;
FEUERBESTÄNDIGKEIT
STRAHLENTRANZPARENZ
Technische Unterlagen erhalten Sie per E-Mail an EUROGRATE® unter info@eurograte.de oder indem Sie das Onlineformular ausfüllen. EUROGRATE® bietet auf Anfrage kundenspezifische Maschengrößen und Formate in gewohnter Produktqualität. EUROGRATE® präsentiert seine Zertifikate. Beachten Sie die Zertifizierungen von EUROGRATE®.

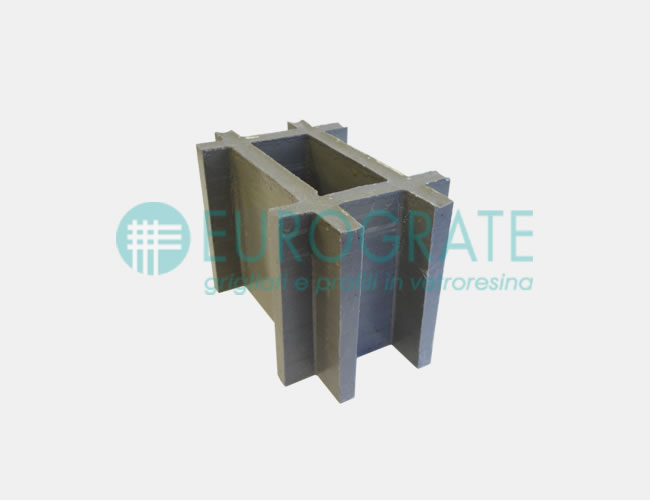

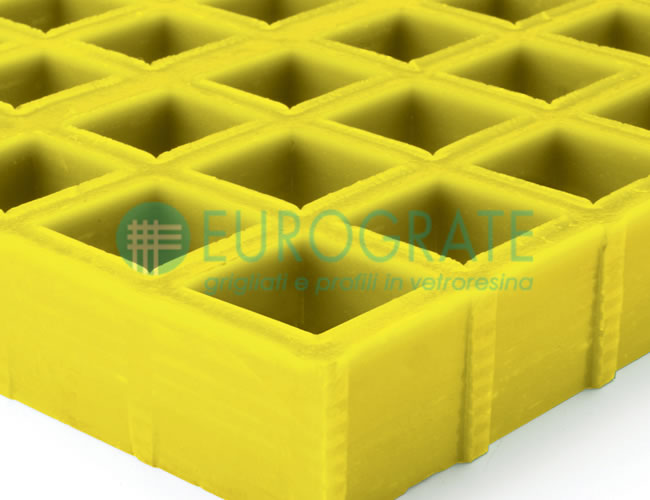

GEGOSSENE GITTERROSTE MIT OFFENEN MASCHEN IN STANDARDAUSFÜHRUNG

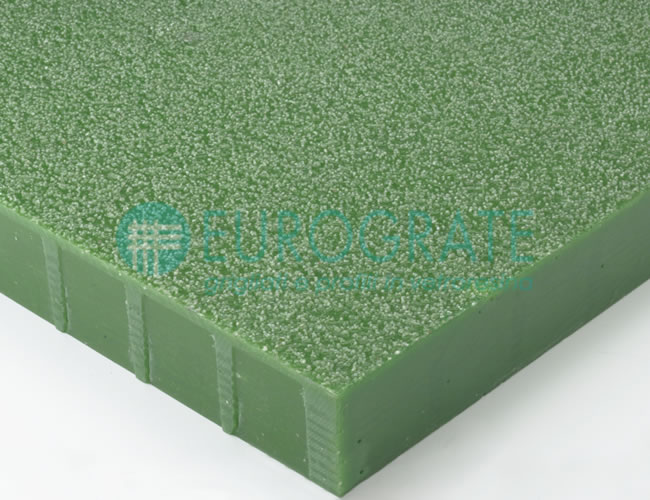

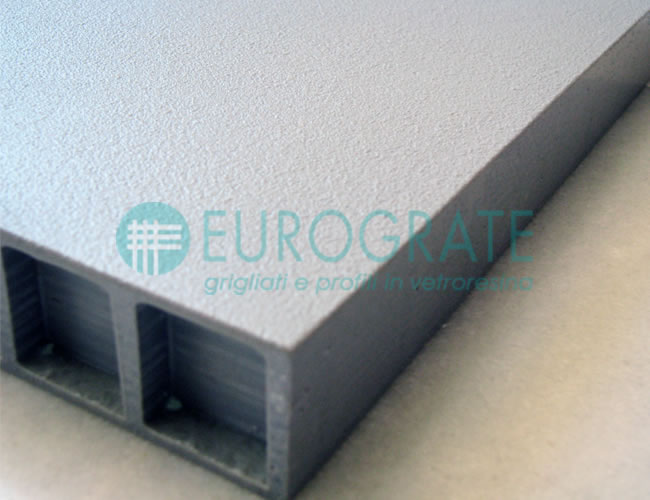

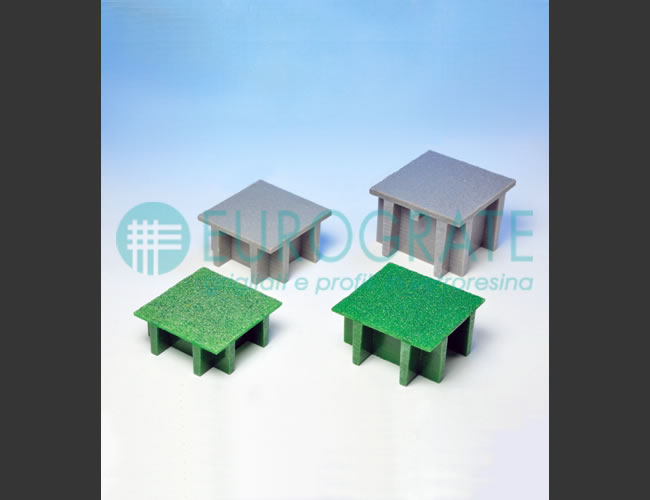

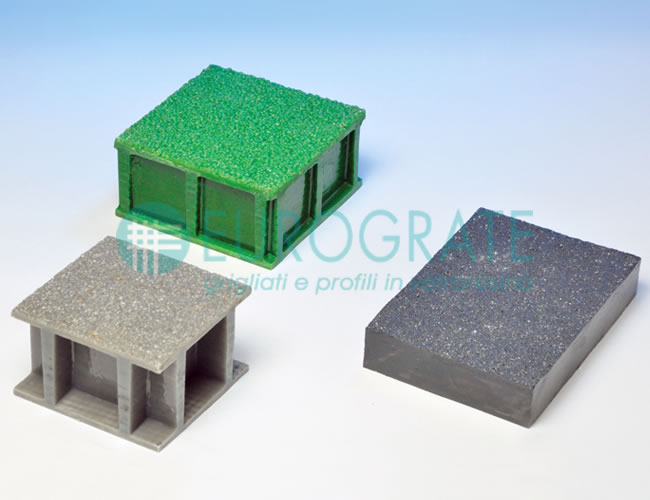

GEGOSSENE GITTERROSTE MIT GESCHLOSSENEN ODER SANDWICH-MASCHEN IN STANDARDAUSFÜHRUNG
TYPEN VON OBERFLÄCHEN UND HARZEN

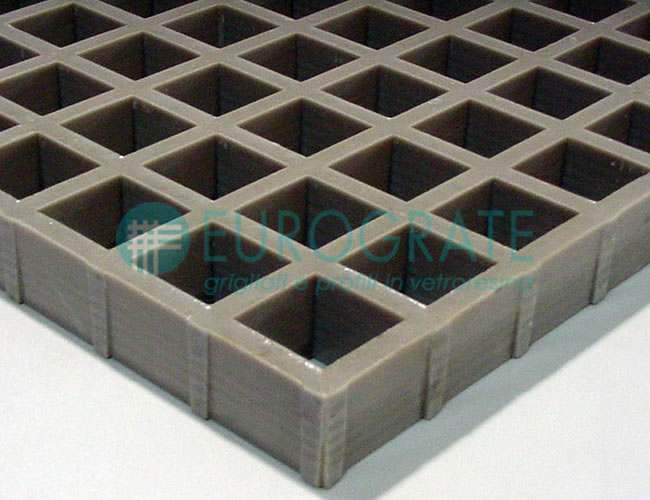

QUADRATISCHE MASCHEN
Abbildung
Höhe
(mm)
Masche
(mm)
Netzloch
(mm)
Gewicht
(Kg/m2)
Erhältliche Abmessungen
(mm)
13
38 x 38
32,0 x 32,0
~ 6,50
1220 x 3660, 1220 x 2240
13
50 x 50
43,0 x 43,0
~ 6,00
1220 x 3660, 1220 x 2240
25
38 x 38
31,0 x 31,0
~ 12,50
1000 x 2000, 1000 x 3000,
1000 x 4000, 1220 x 3660
25
40 x 40
32,0 x 32,0
~ 13,00
1000 x 2000, 1000 x 3000,
1000 x 4000, 1200 x 3000
30
38 x 38
32,0 x 32,0
~ 14,70
1000 x 2000, 1000 x 3000,
1000 x 4000, 1220 x 3660,
1500 x 4000
30
40 x 40
32,0 x 32,0
~ 15,50
1000 x 2000, 1000 x 3000,
1000 x 4000, 1200 x 3000
38
38 x 38
31,0 x 31,0
~ 18,70
1000 x 2000, 1000 x 3000,
1000 x 4000, 1220 x 3660,
1500 x 4000
38
40 x 40
32,0 x 32,0
~ 21,00
1000 x 2000, 1200 x 3000,
1000 x 4000, 1500 x 3000
50
38 x 38
30,0 x 30,0
~ 29,00
1220 x 3660
50 HD
38 x 38
27,5 x 27,5
~ 40,00
1220 x 3660
50
50 x 50
42,0 x 42,0
~ 21,30
1220 x 3660
60
38 x 38
29,0 x 29,0
~ 29,00
1220 x 3660
QUADRATISCHE MASCHEN MINI
Abbildung
Höhe
(mm)
Masche
(mm)
Netzloch
(mm)
Gewicht
(Kg/m2)
Erhältliche Abmessungen
(mm)
30
25 x 25
17,0 x 17,0
~ 16,00
1000 x 2000, 1000 x 3000,
1000 x 4000,
1200 x 2000,
1200 x 4000, 1500 x 3000
40
25 x 25
17,0 x 17,0
~ 21,00
1000 x 2000, 1000 x 4000
50
25 x 25
17,0 x 17,0
~ 23,20
1220 x 3660
55
25 x 25
16,5 x 16,5
~ 30,70
1258 x 4058
Hinweis: Alle Gitterroste mit Maschen in der Ausführung Mini müssen mit speziellen Gitterrosthalterungen befestigt werden, da sie sich von der Beschaffenheit her leicht verbiegen können
QUADRATISCHE MASCHEN MIKRO
Abbildung
Höhe
(mm)
Masche
(mm)
Netzloch
(mm)
Gewicht
(Kg/m2)
Erhältliche Abmessungen
(mm)
30
13 x 13
7 x 7
~ 22,00
1007 x 3007, 1007 x 4047
30
16 x 16
8 x 8
~ 19,50
1000 x 3000
30
20 x 20
13 x 13
~ 18,00
1000 x 4083, 1220 x 3660
38
13 x 13
7 x 7
~ 23,80
1007 x 4047, 1527 x 4047
38
20 x 20
13 x 13
~ 23,00
1000 x 4083, 1220 x 3660
Hinweis: Alle Gitterroste mit Maschen in der Ausführung Mikro müssen mit speziellen Gitterrosthalterungen befestigt werden, da sie sich von der Beschaffenheit her leicht verbiegen können

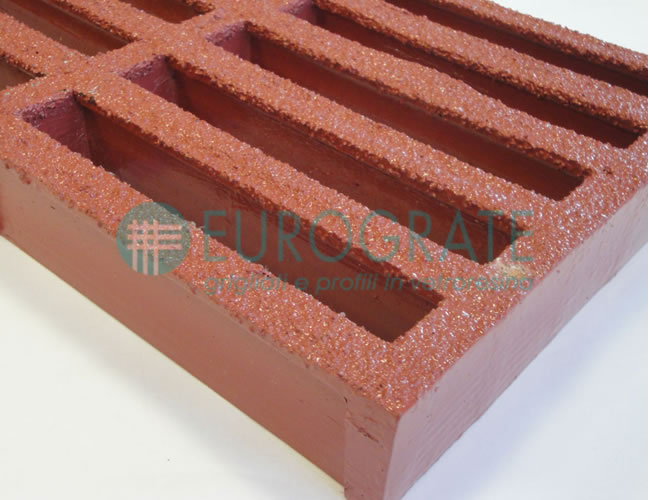

RECHTECKIGE MASCHEN
Abbildung
Höhe
(mm)
Masche
(mm)
Netzloch
(mm)
Gewicht
(Kg/m2)
Erhältliche Abmessungen
(mm)
25
100 x 25
92 x 19
~ 12,50
1000 x 2000, 1000 x 3000,
1000 x 4000
25
100 x 50
93 x 44
~ 7,60
1500 x 2000
28
100 x 50
93 x 43
~ 9,30
1500 x 2000
55
50 x 25
40 x 16
~ 30,00
1500 x 3000
OBEN GESCHLOSSEN
Abbildung
Höhe
(mm)
Masche
(mm)
Gewicht
(Kg/m2)
Erhältliche Abmessungen
(mm)
25+3
40 x 40
~ 18,00
1000 x 2000, 1000 x 3000,
1000 x 4000, 1200 x 3000
30+3
40 x 40
~ 20,50
1000 x 2000, 1000 x 3000,
1000 x 4000, 1200 x 3000
38+3
40 x 40
~ 26,00
1000 x 2000, 1000 x 4000,
1200 x 3000, 1500 x 3000
50+3
38 x 38
~ 35,00
1220 x 3660
50+3
50 x 50
~ 27,00
1220 x 3660
Hinweis: Für jedes Produkt sind Standardkiesel als Oberflächenart vorgesehen. EUROGRATE® ermöglicht auf Anfrage kundenspezifische Ausführungen.

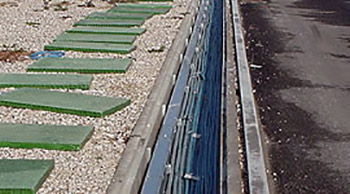

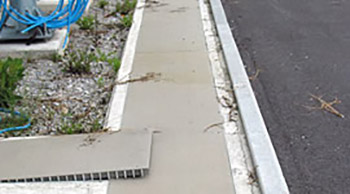

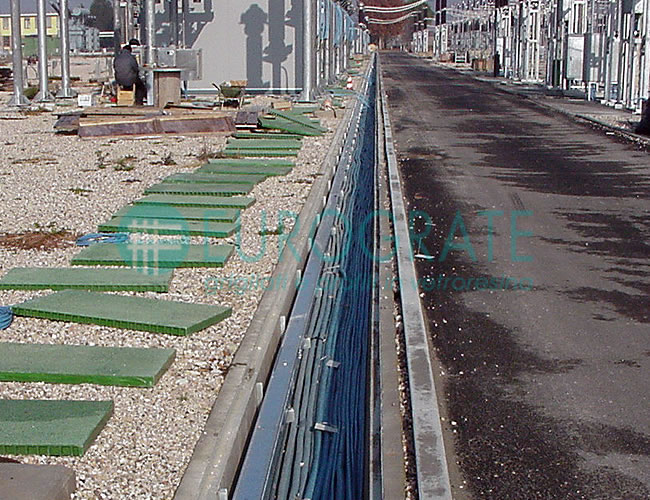

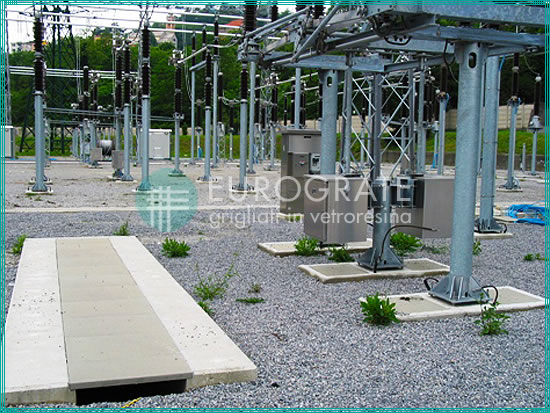

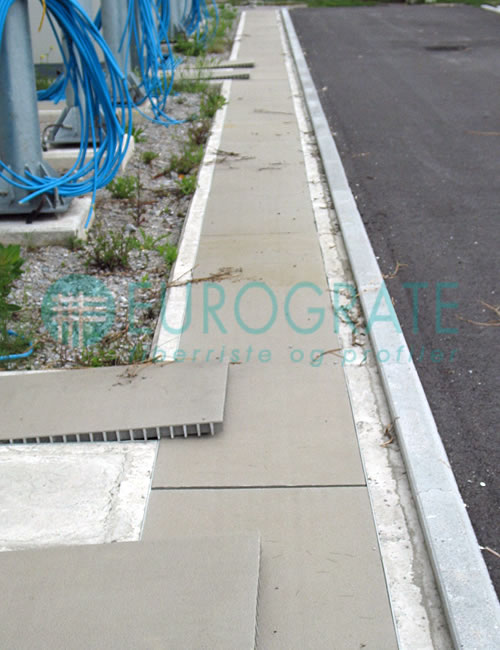

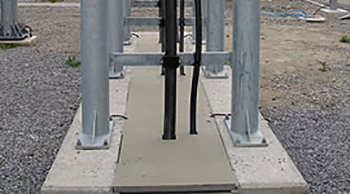

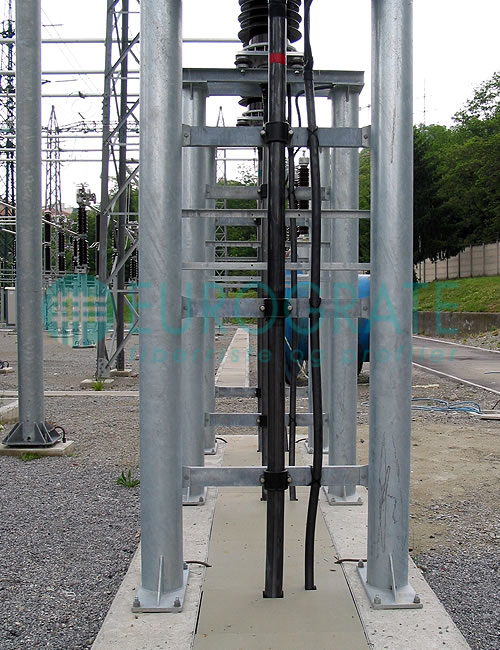

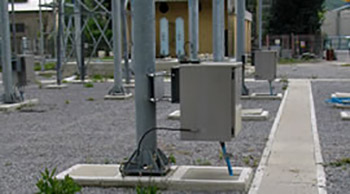

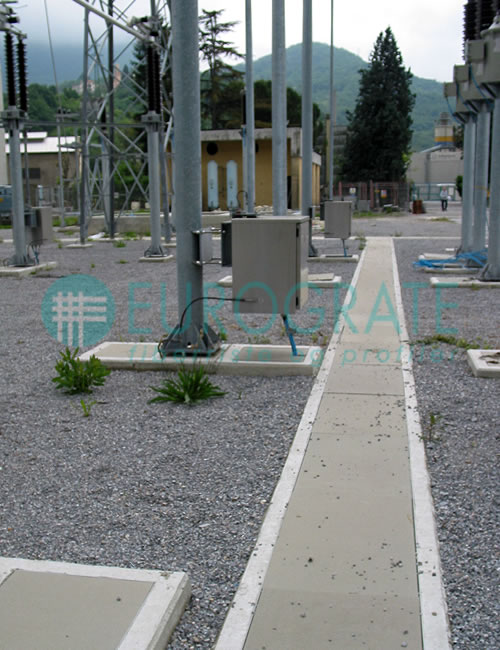

EUROGRATE® fertigt Schächte, Abflussrohre sowie geschlossene oder offene Tunnel aus glasfaserverstärktem Kunststoff (GFK) mit einer Fahrbahnbelastung von 2000 daN bis 5000 daN, abhängig von der Länge des Tunnels.
1000 x 2000, 1000 x 3000,
1000 x 4000, 1200 x 3000
30+3+3
40 x 40
~ 25,50
1000 x 2000, 1000 x 3000,
1000 x 4000, 1200 x 3000
38+3+3
40 x 40
~ 29,50
1000 x 2000, 1000 x 4000,
1200 x 3000, 1500 x 3000
50+3+3
38 x 38
~ 41,00
1220 x 3660
50+3+3
50 x 50
~ 33,00
1220 x 3660
Hinweis: Für jedes Produkt sind Standardkiesel als Oberflächenart vorgesehen. EUROGRATE® ermöglicht auf Anfrage kundenspezifische Ausführungen.
EUROGRATE® fertigt Schächte, Abflussrohre sowie geschlossene oder offene Tunnel aus glasfaserverstärktem Kunststoff (GFK) mit einer Fahrbahnbelastung von 2000 daN bis 5000 daN, abhängig von der Länge des Tunnels.

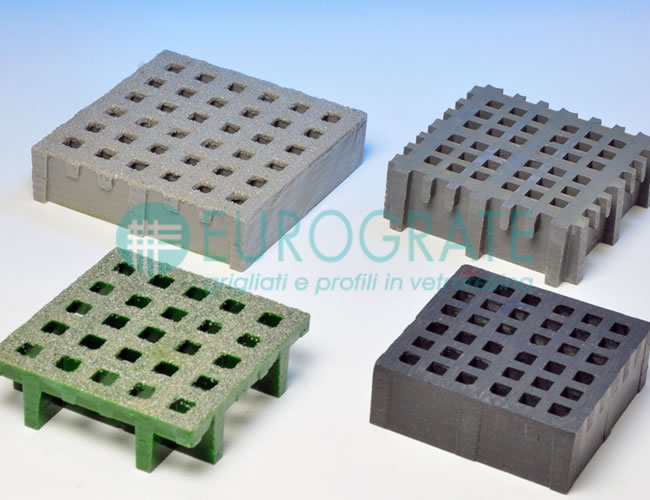

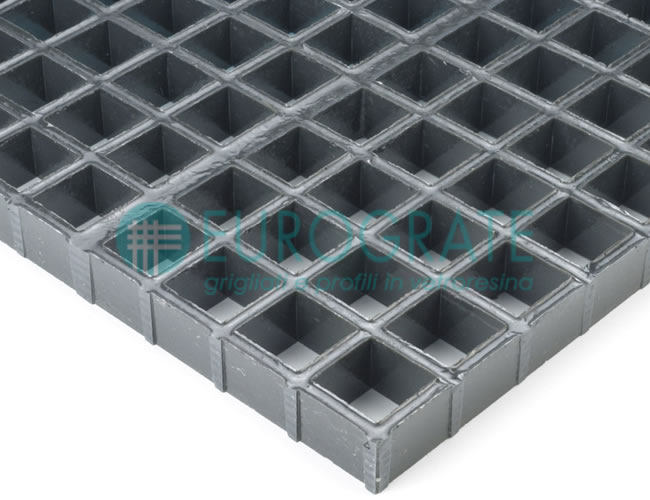

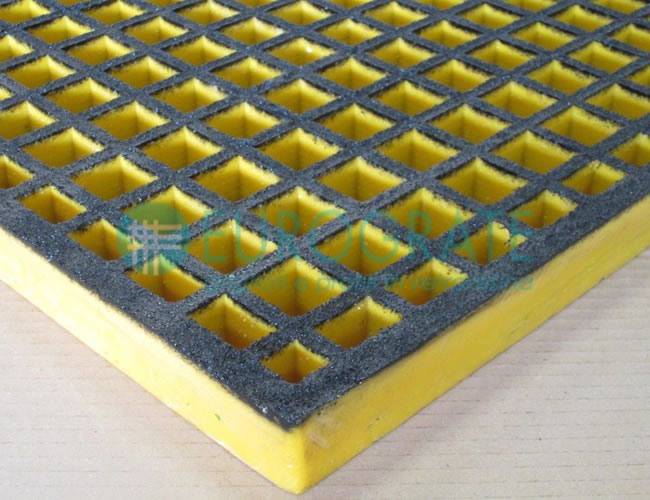

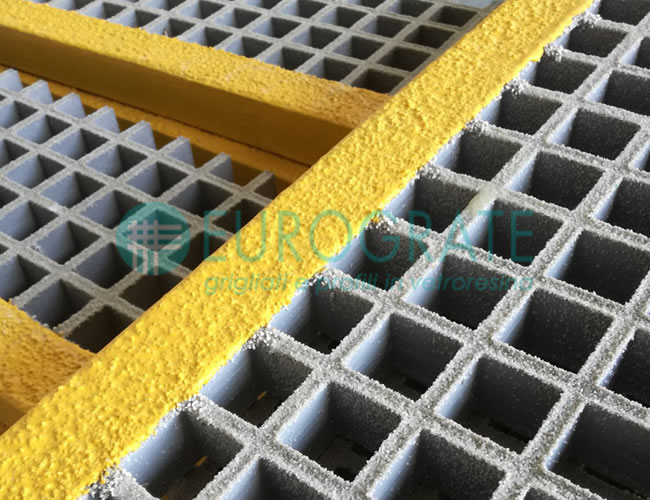

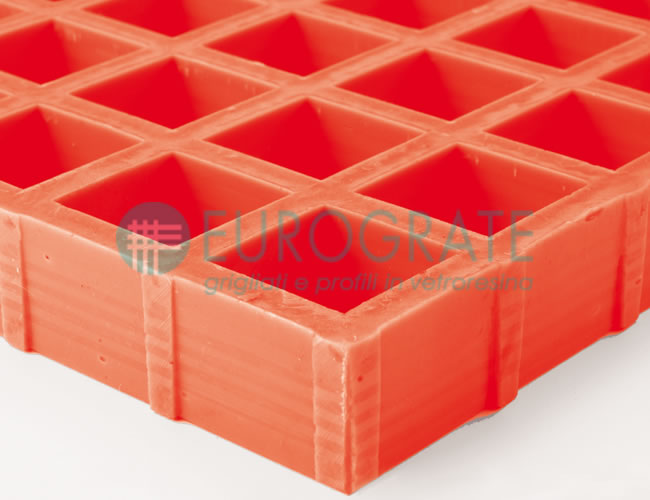

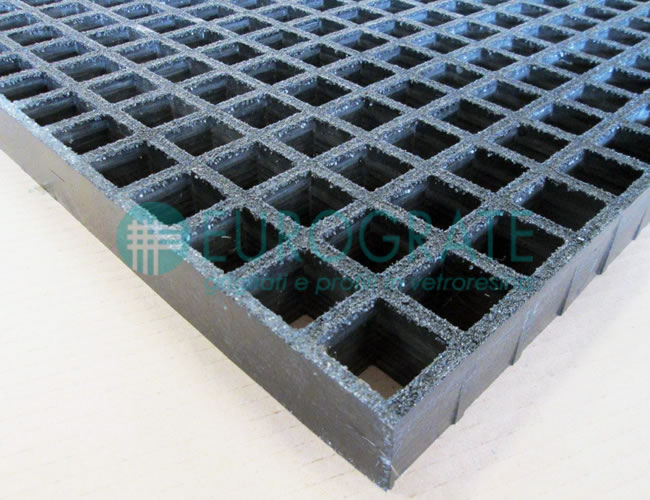

GFK-Gitterroste von EUROGRATE® gibt es in verschiedenen Ausführungen und mit verschiedenen Oberflächen:
Oberfläche offen mit Kiesel, offen konkav, offen glatt,

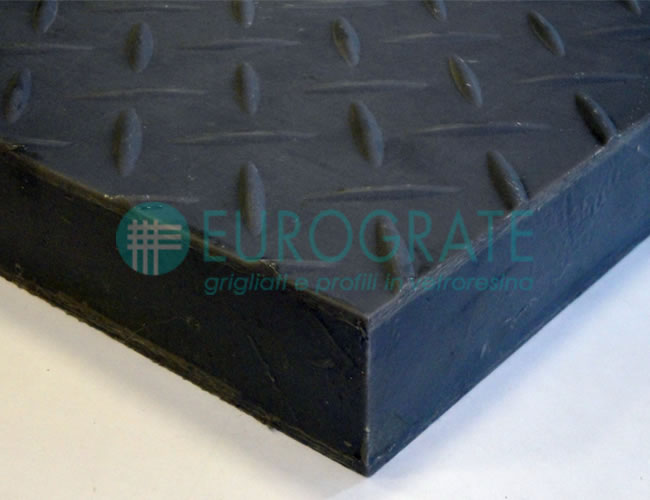

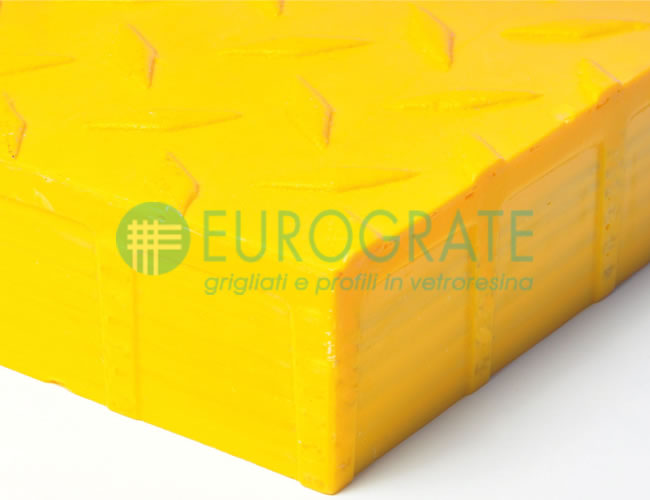

Oberfläche geschlossen mit Kiesel, geschlossen und mandelförmig,
Sicherheitsoberfläche sowohl antistatisch und ESD-fähig als auch ATEX-leitfähig.
Nachfolgend einige Beispiele von Oberflächen aus dem Sortiment von EUROGRATE®. EUROGRATE® liefert seinen Kunden fertige Standardprodukte oder spezielle Ausführungen auf Anfrage.
GFK Gegossene Gitterroste aus glasfaserverstärktem Kunststoff von EUROGRATE® sind in Ausführungen aus den wichtigsten Harzen erhältlich: Orthophtalharz, Isophtalharz, Vinylesterharz und Phenolharz, optional feuerbeständig und mit geringen Rauchemissionen (M1-F0, M1-F1, ASTM E 84, BS part.7, ASTM F3059-15 L2, IMO MED, usw.).
Die Website von EUROGRATE® enthält in der mobilen Version (Smartphone, Tablet usw.) gegenüber der klassischen Desktop-Computerversion weniger Inhalte, um sie für das von Ihnen verwendete Display lesefreundlicher zu machen.
Download der Broschüre Gegossene Gitterroste
