GFK TREPPENSTUFEN AUS GLASFASERVERSTÄRKTEM KUNSTSTOFF

Anwendung von TreppenstufenDie GFK Treppenstufen Eurotred® entstanden als Reaktion auf eine Studie zu Unfällen beim Begehen von Treppen.
Durch seine selbsttragende Struktur, die Korrosionsbeständigkeit und die besondere, rutschfeste Oberfläche entsteht ein Produkt, mit dem Sie mögliche Sicherheitsprobleme bei Treppen beseitigen können. Auch wenn glitschige Flüssigkeiten wie Wasser, Öl und Fette vorhanden sind, gewährleisten die Treppenstufen den Beschäftigten einen sicheren Tritt.

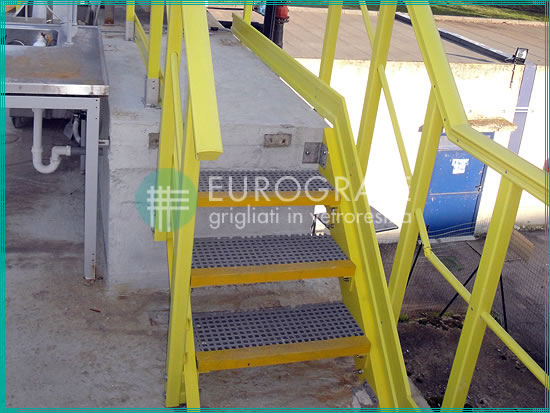

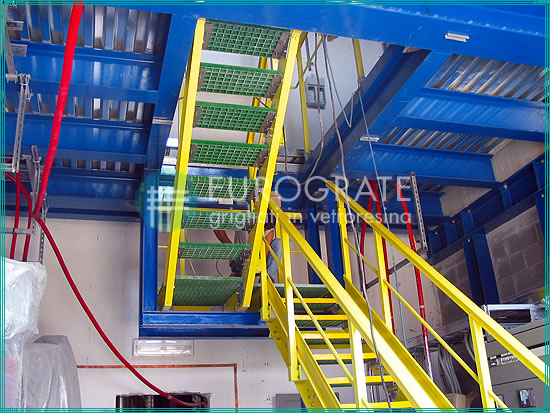

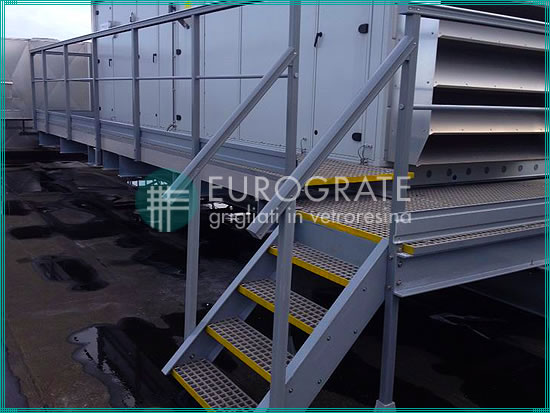

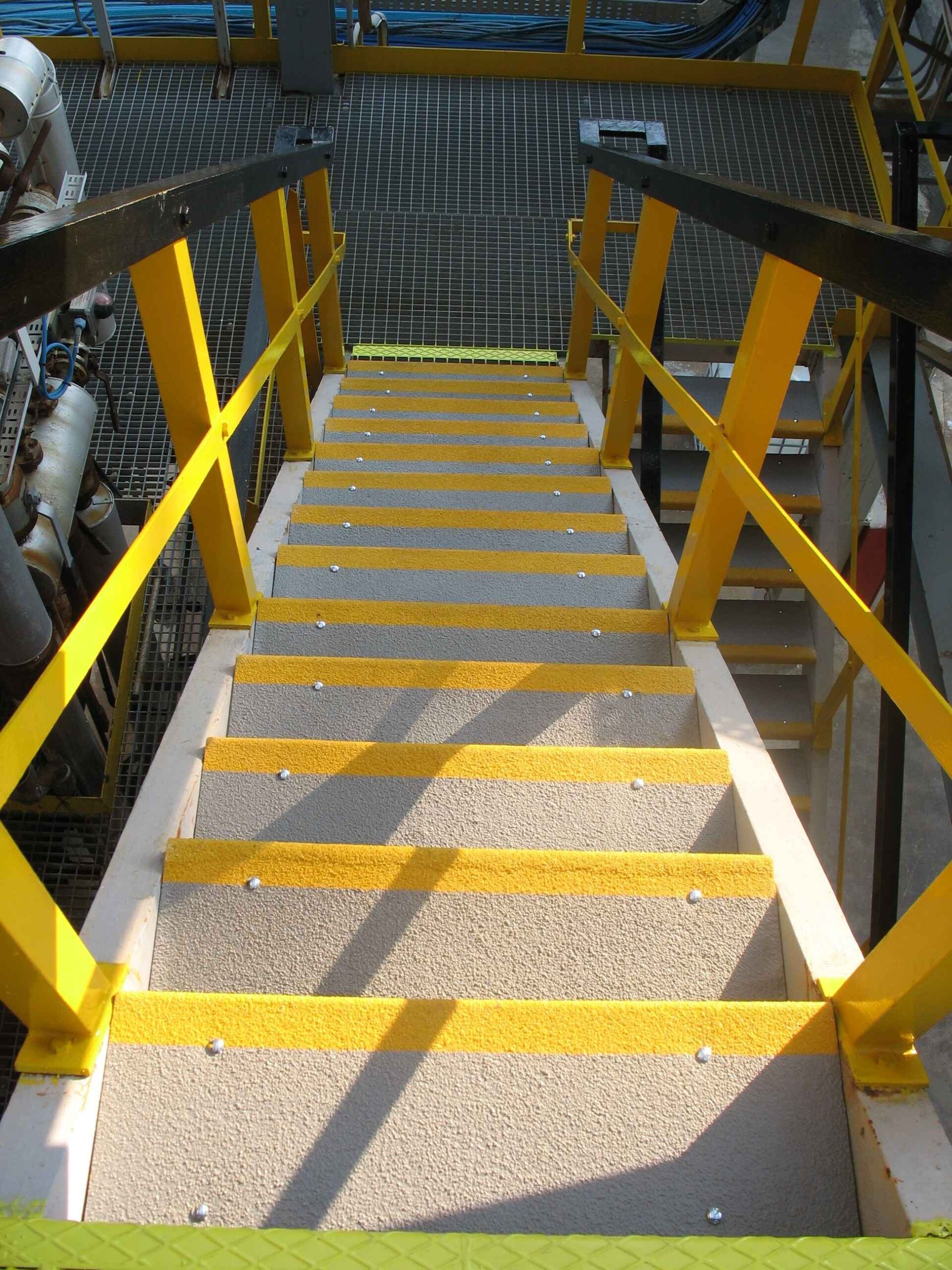

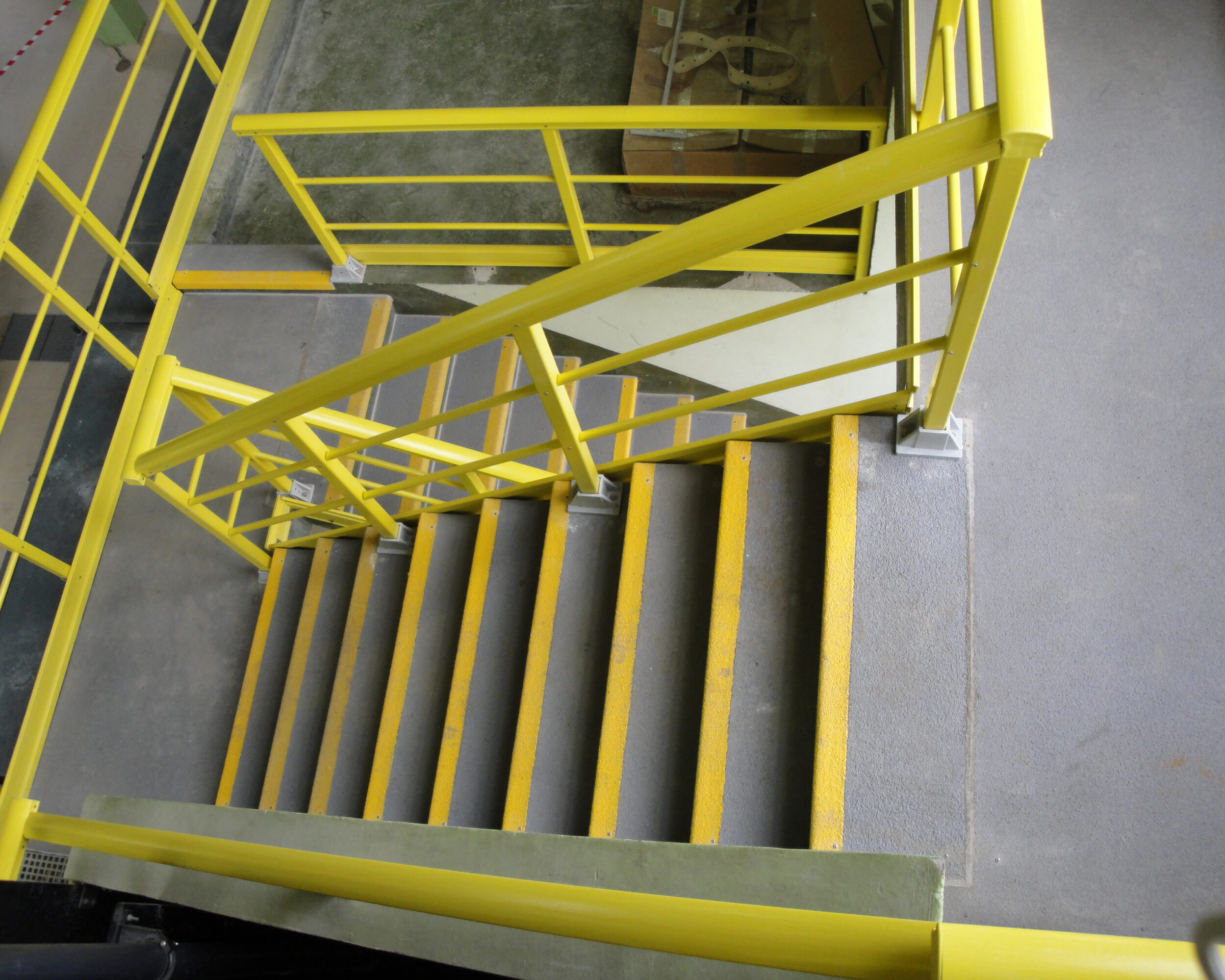

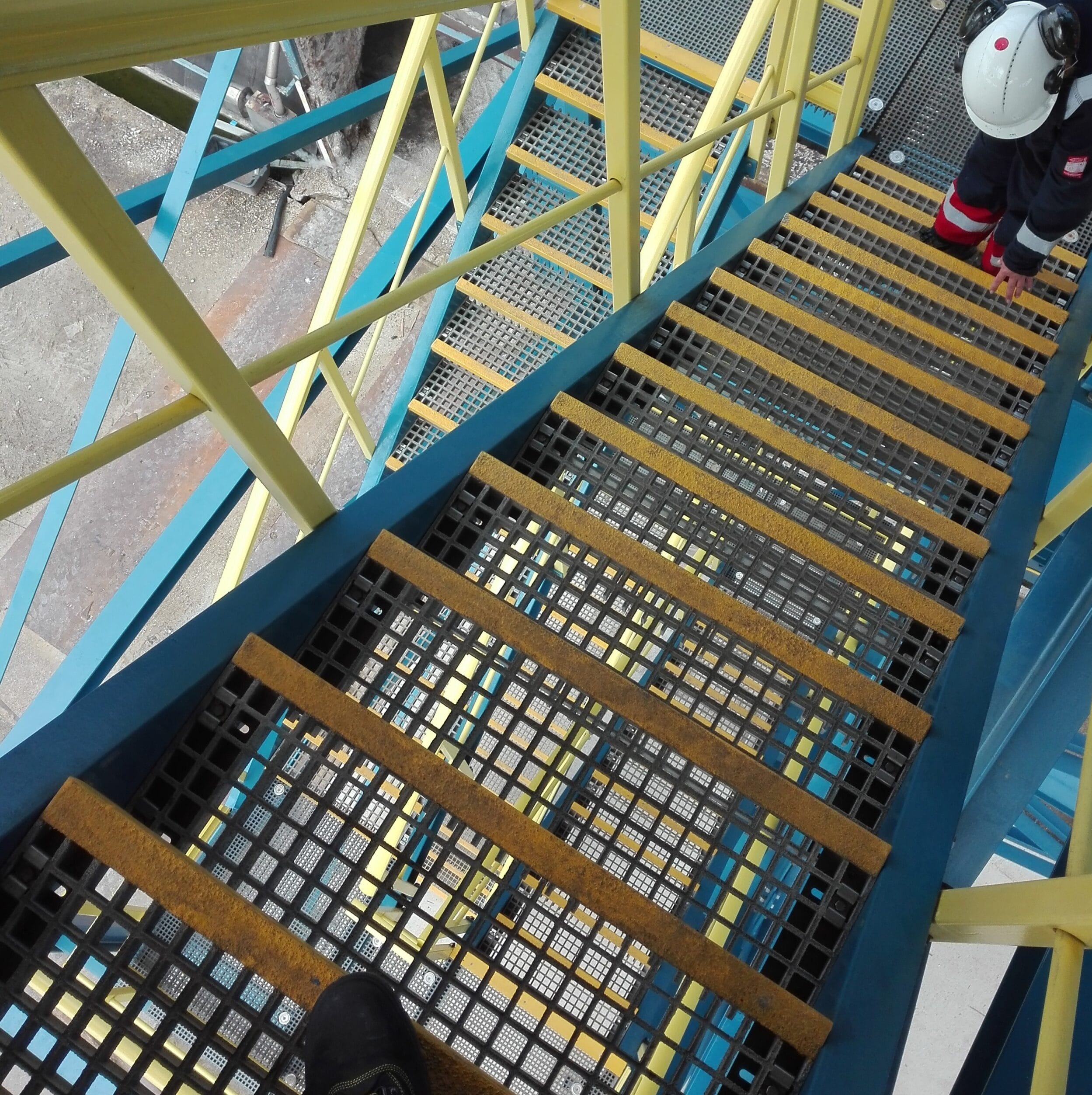

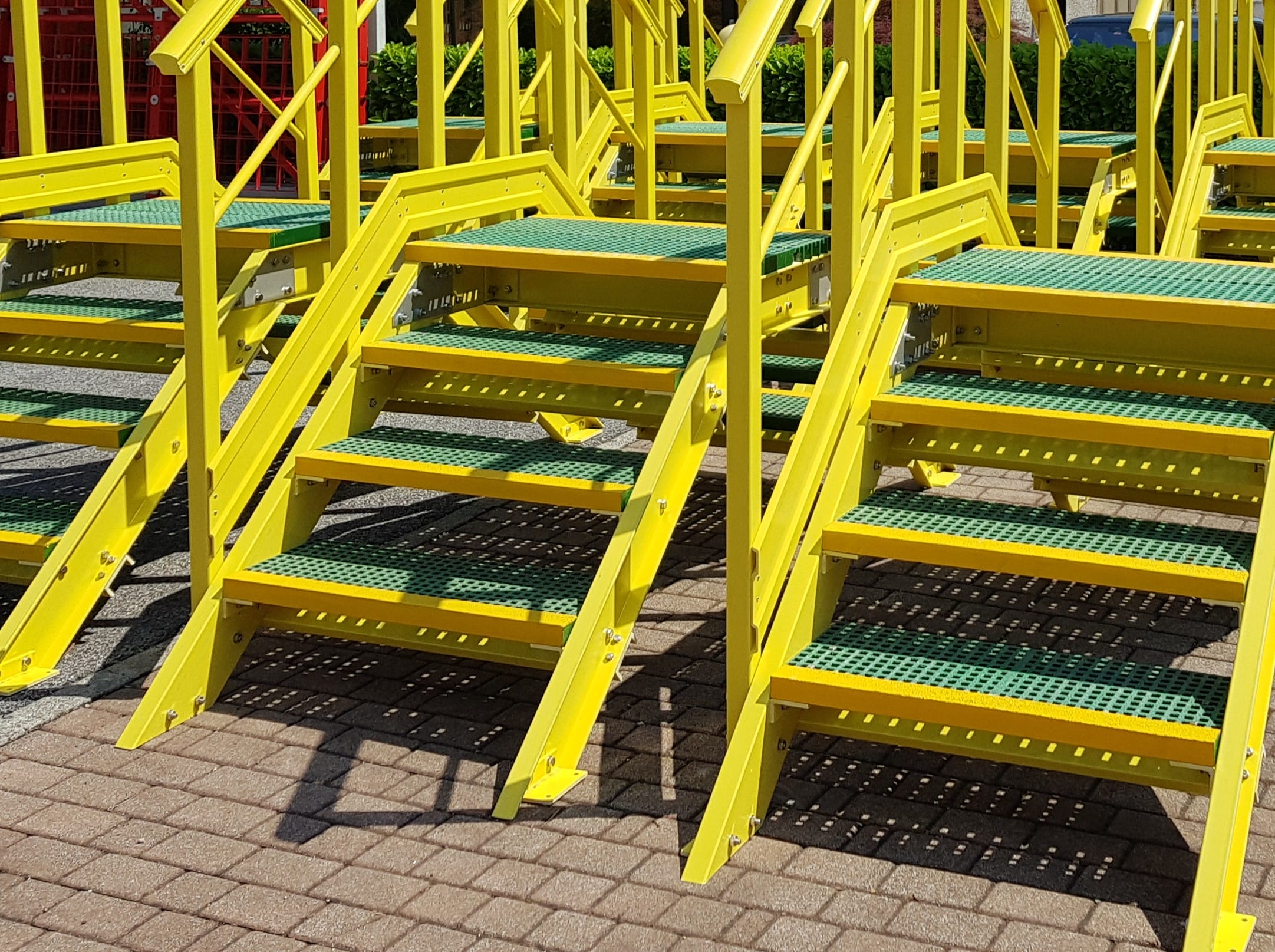

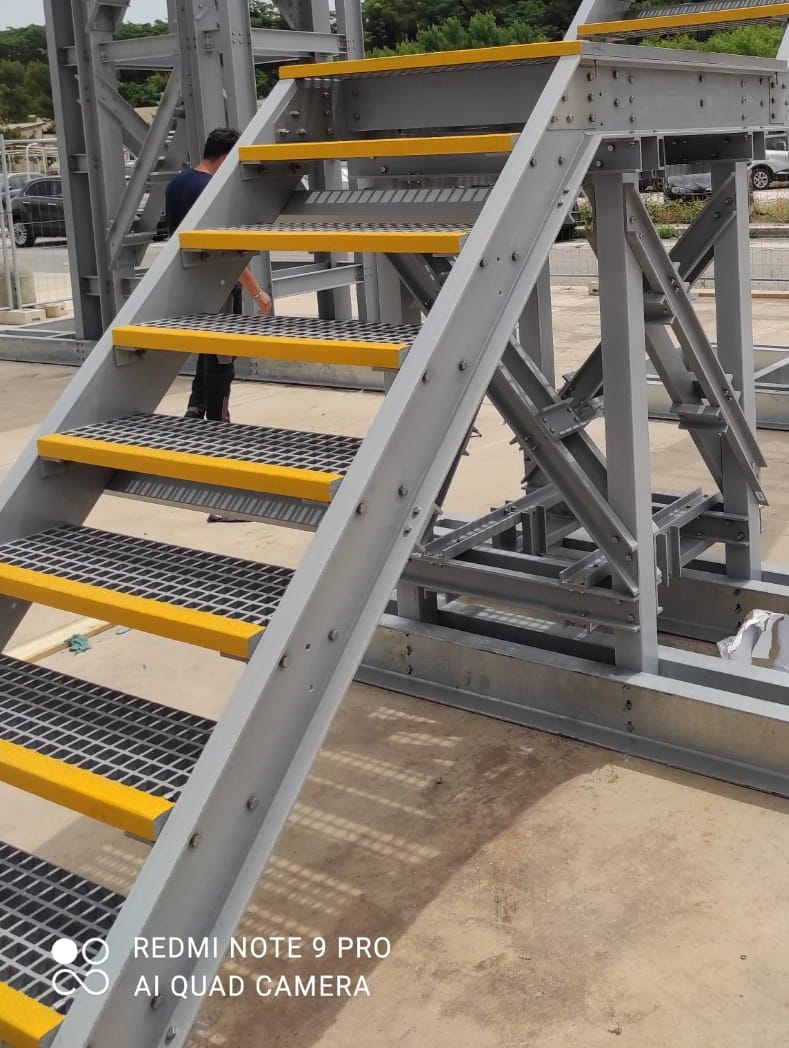

GFK Treppenstufen GFK Treppenstufen für industrielle Treppen

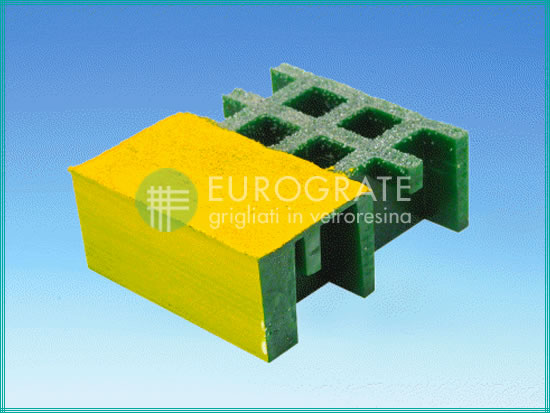

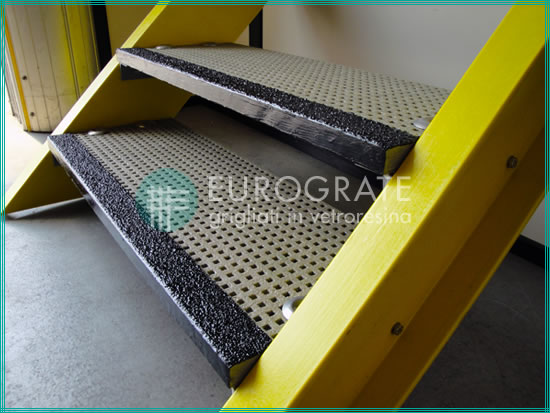

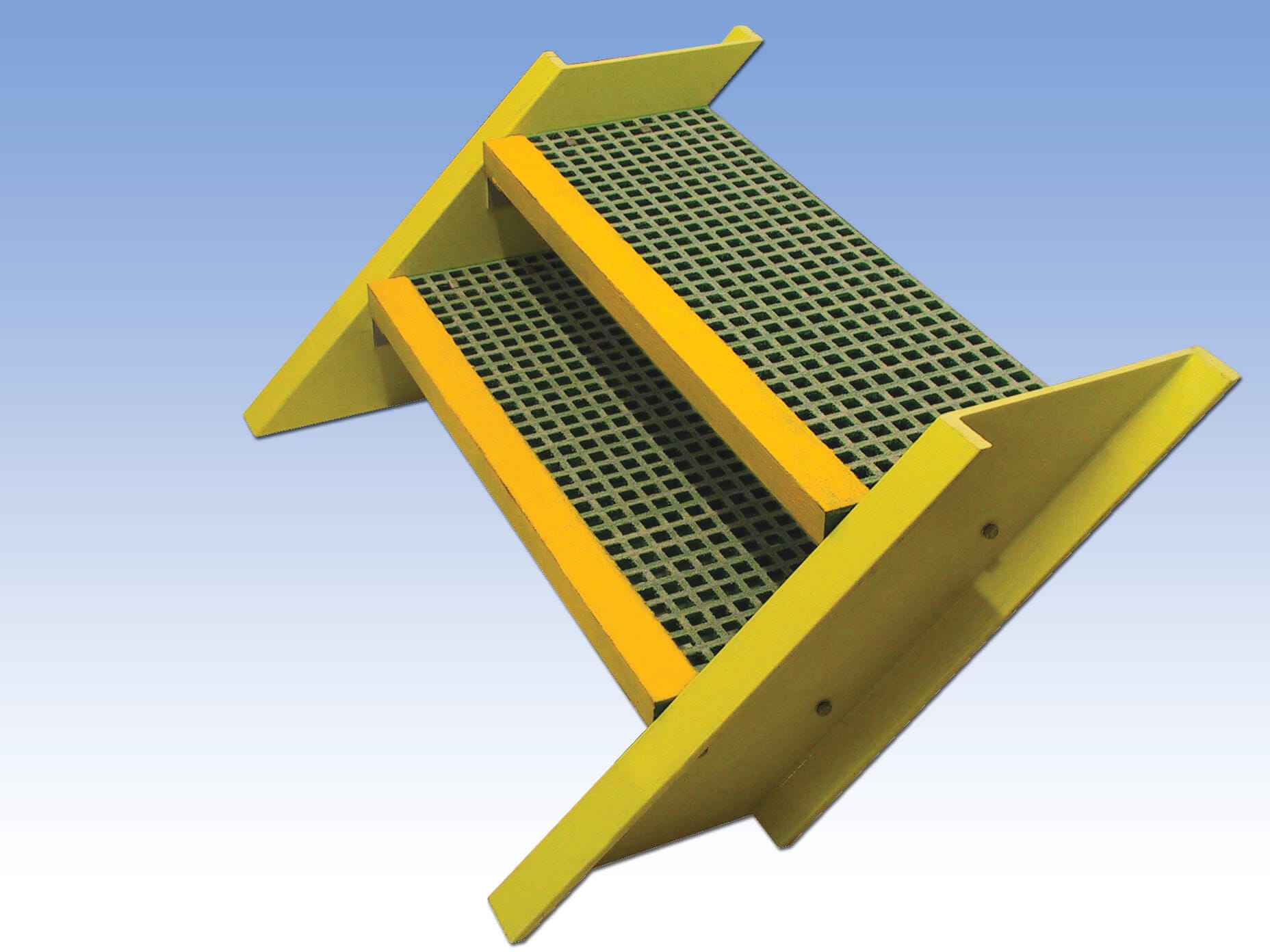

Die Treppenstufen sind in den selbstverlöschenden Materialien Polyester-, Isophtal- und Vinylestherharz und mit konkaver, quarzbeschichteter oder geschlossener Oberfläche erhältlich.

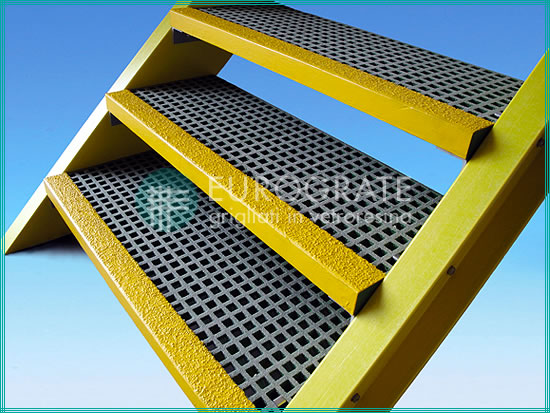

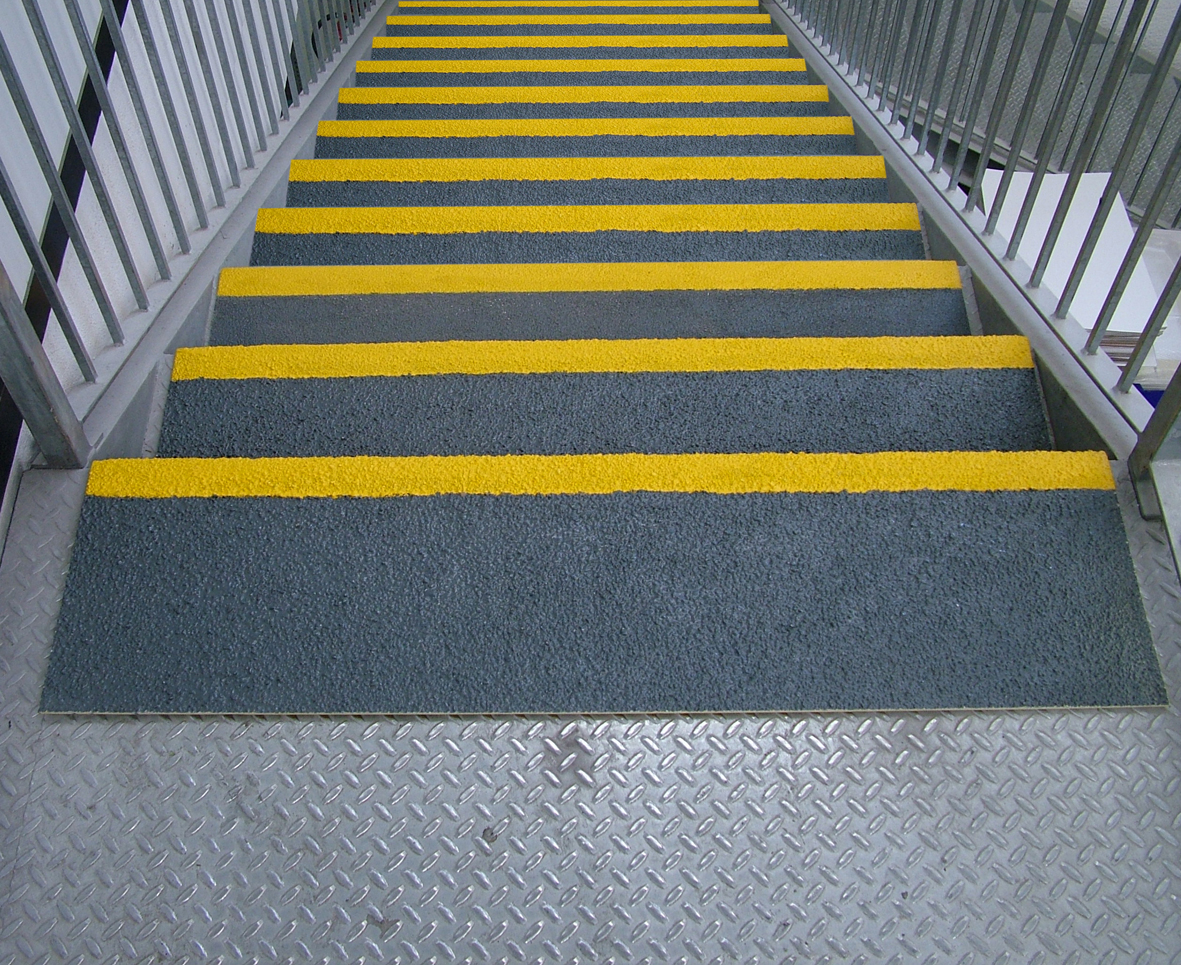

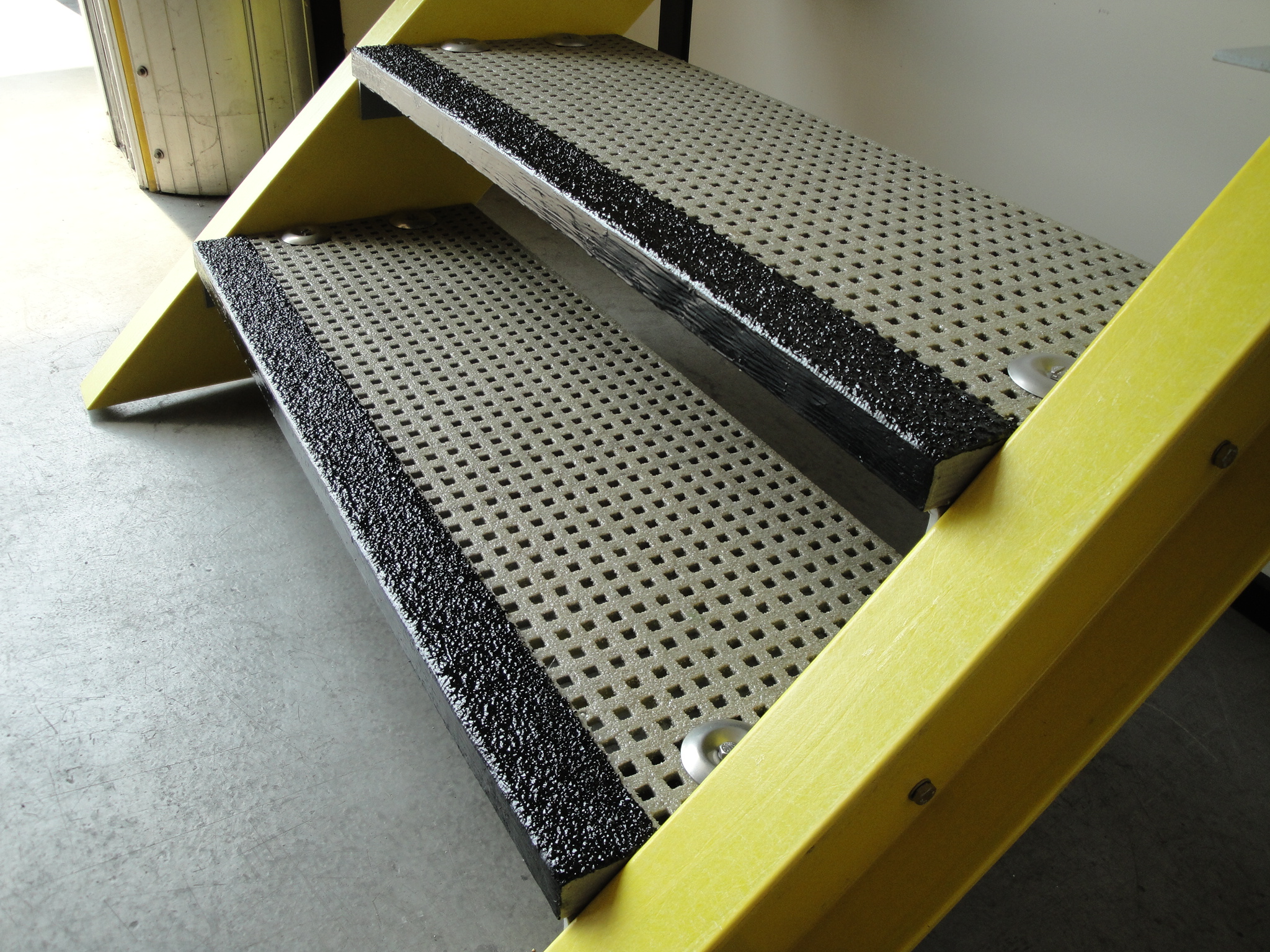

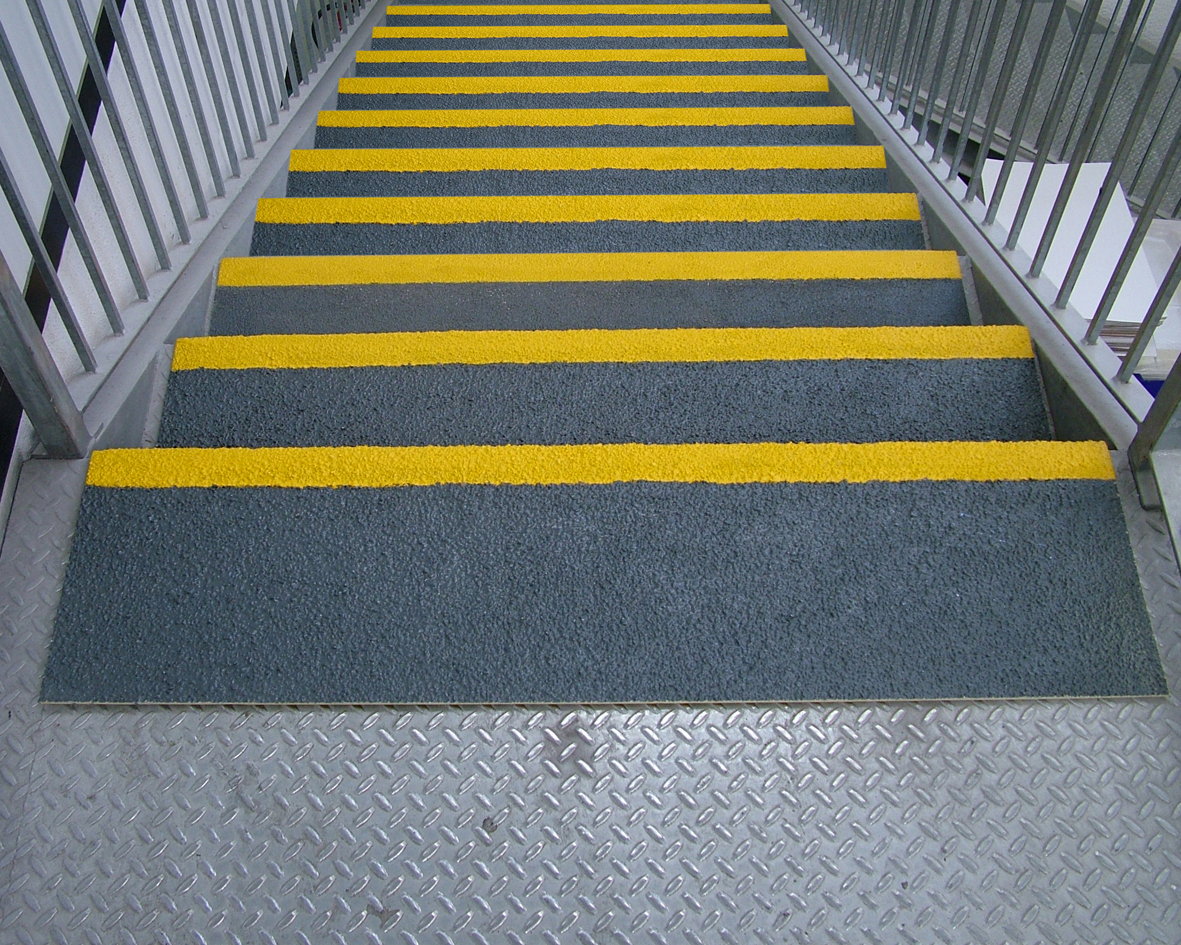

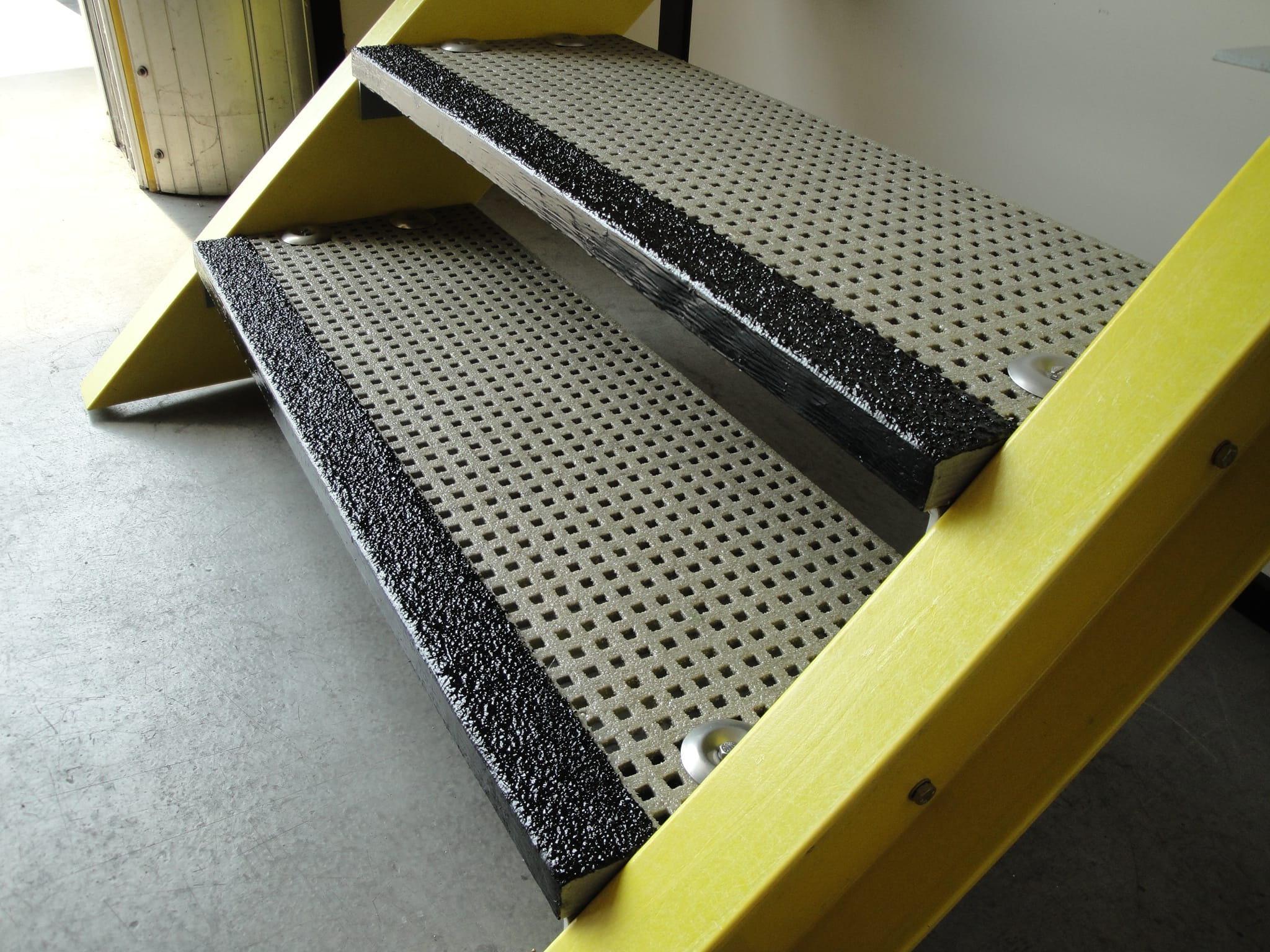

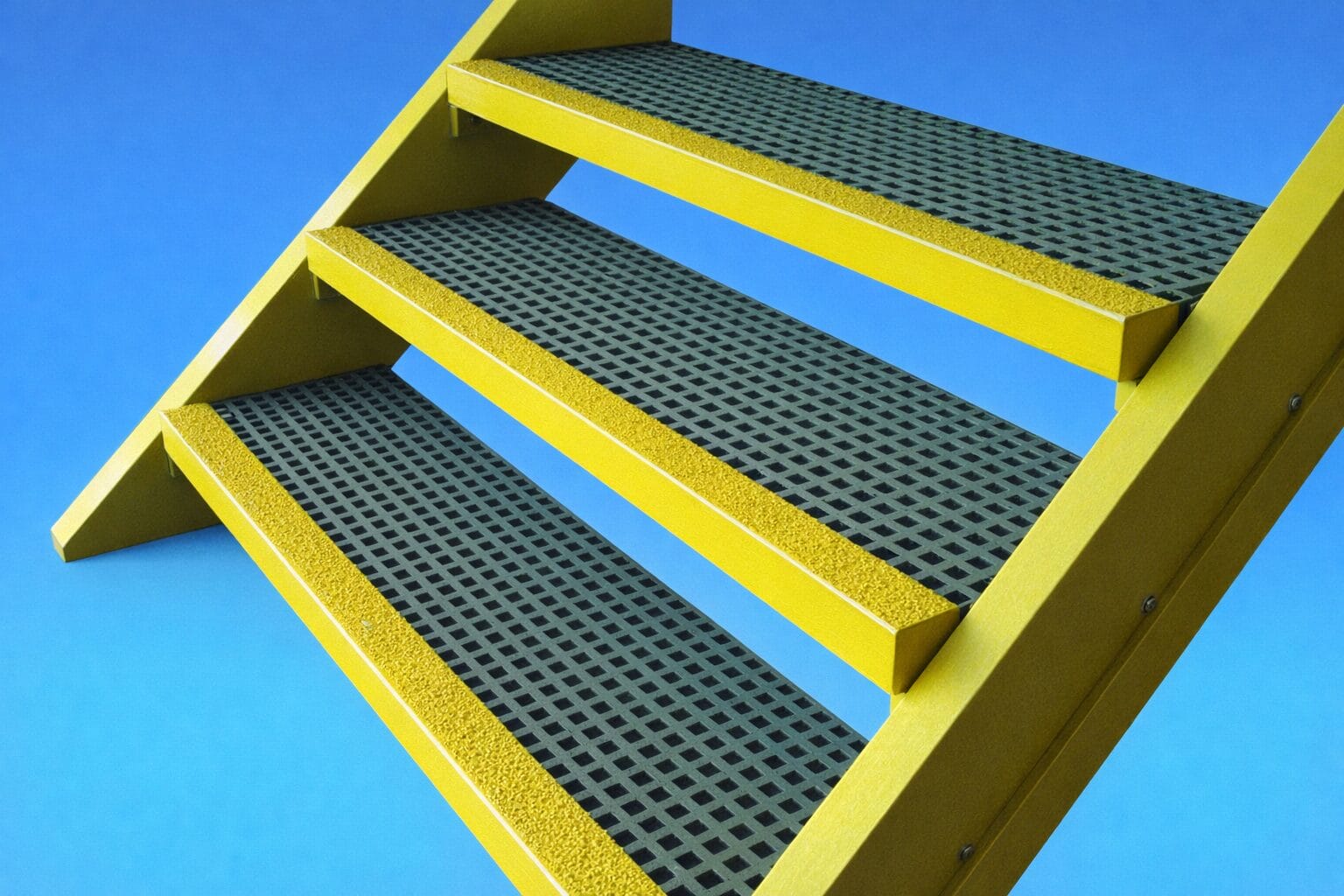

Standardfarben sind grün oder grau mit gelber Trittkante. Alternativ sind die Treppenstufen auch in grau mit schwarzer Trittkante erhältlich.
Auf Anfrage produzieren wir auch maßgeschneiderte Module in verschiedenen Farben.

TECHNISCHE EIGENSCHAFTEN TREPPENSTUFEN 8x8 h30
Treppenstufenmasche  8 x 8 h 30 Technische Zeichnung von Gitter-Treppenstufen 8x8 h 30 Gitter-Treppenstufen mit Masche 8x8 h 30
Maße (mm):   307 x 3000
TABELLE MECHANISCHE BESTÄNDIGKEIT - WERTE BEI EINZELGEWICHT
Die Tabelle beschreibt die Durchbiegung in mm bei einem Einzelgewicht von daN
8 x 8 h 30 80 daN 120 daN 160 daN Technische Darstellung der mechanischen Resistenz bei punktueller Last
Spalt (mm):  600  1,35 2,28 3,05
800  3,60 5,50 7,01
1000  6,80 10,00 13,50
1200  10,80 17,80 23,50
Die in der Tabelle angegeben Gewichte sind Durchschnittswerte, die um ±15 % abweichen können.
Die nach bestem Wissen und Gewissen ermittelten Zahlen basieren auf unseren Erfahrungswerten. Sie stellen dennoch keine Leistungsgarantie dar, da die tatsächlichen Nutzungsbedingungen weder bekannt sind noch kontrolliert werden können.



TECHNISCHE EIGENSCHAFTEN TREPPENSTUFEN 19x19 h40
Treppenstufenmasche  19 x 19 h 40 Technische Zeichnung von Glasfaser Treppenstufen 19x19 h 40 Gitterroste Treppenstufen mit Masche 19x19 h 40
Maße (mm):   307 x 2000
 307 x 4000
TABELLE MECHANISCHE BESTÄNDIGKEIT - WERTE BEI EINZELGEWICHT
Die Tabelle beschreibt die Durchbiegung in mm bei einem Einzelgewicht von daN
19 x 19 h 40 80 daN 120 daN 160 daN Technische Darstellung der mechanischen Resistenz bei punktueller Last
Spalt (mm):  600  0,54 1,18 1,62
800  1,71 2,70 3,70
1000  3,60 5,50 7,60
1200  6,10 9,30 11,60
Die in der Tabelle angegeben Gewichte sind Durchschnittswerte, die um ±15 % abweichen können.
Die nach bestem Wissen und Gewissen ermittelten Zahlen basieren auf unseren Erfahrungswerten. Sie stellen dennoch keine Leistungsgarantie dar, da die tatsächlichen Nutzungsbedingungen weder bekannt sind noch kontrolliert werden können.



TECHNISCHE EIGENSCHAFTEN TREPPENSTUFEN 40x40 h38
Treppenstufenmasche  40 x 40 h 38 Technische Zeichnung von GFK Treppenstufen 40x40 h 38 Gitterrost Treppenstufen mit Masche 40x40 h 38
Maße (mm):   290 x 2000
 290 x 3000
 290 x 4000
TABELLE MECHANISCHE BESTÄNDIGKEIT - WERTE BEI EINZELGEWICHT
Die Tabelle beschreibt die Durchbiegung in mm bei einem Einzelgewicht von daN
40 x 40 h 38 80 daN 120 daN 160 daN Technische Darstellung der mechanischen Resistenz bei punktueller Last
Spalt (mm):  600  0,85 1,45 1,90
800  2,25 3,35 4,55
1000  4,40 6,50 8,80
1200  7,30 11,30 15,00
Die in der Tabelle angegeben Gewichte sind Durchschnittswerte, die um ±15 % abweichen können.
Die nach bestem Wissen und Gewissen ermittelten Zahlen basieren auf unseren Erfahrungswerten. Sie stellen dennoch keine Leistungsgarantie dar, da die tatsächlichen Nutzungsbedingungen weder bekannt sind noch kontrolliert werden können.





Ausführliche technische Informationen oder einen persönlichen Kostenvoranschlag erhalten
Sie von Eurograte unter: Tel. +49 (0)6251 826510 oder per E-Mail sowie über unser Kontaktformular
